伺服電機 80ST

產品介紹

型號：80ST

應用領域

工業：自動化設備、紡織機械、工業控制

可選配零件

溫馨提示：
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系marketing@leiligroup.com。

產品參數

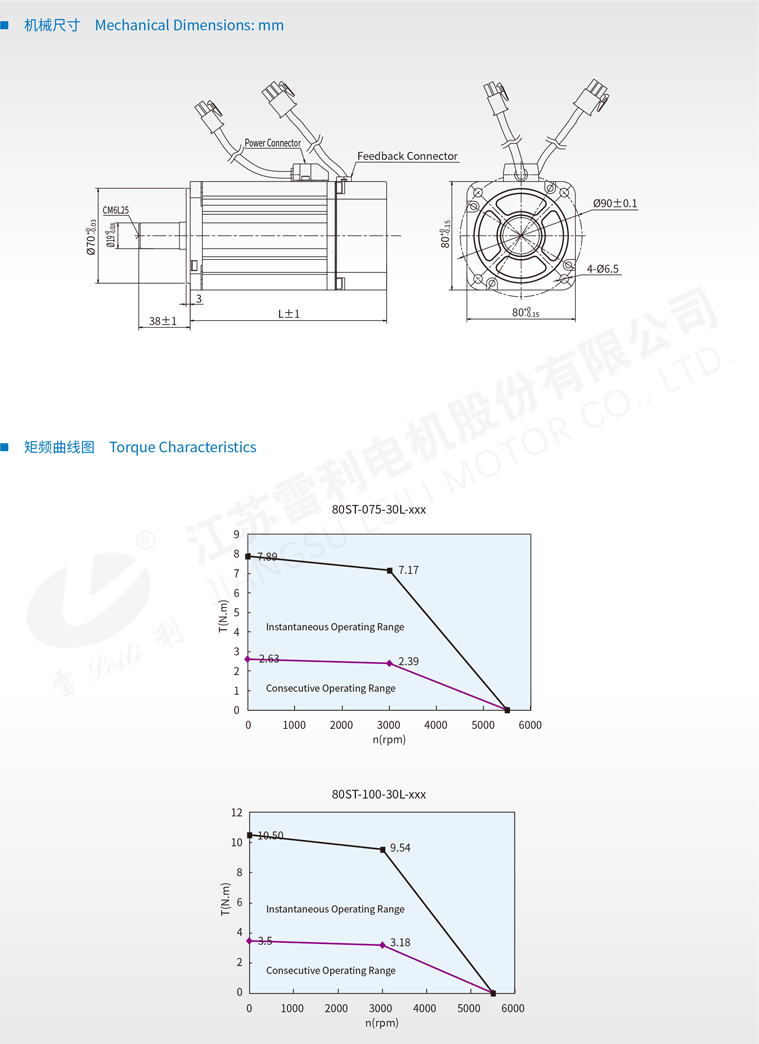

伺服電動機型號					80ST-075-30L-XX						80ST-100-30L-XX
額定功率(W)					750						1000
額定轉矩(Nm)					2.39						3.18
額定轉速(RPM)					3000						3000
額定電流(A)					4						5
驅動器電源電壓中間環節直流電壓(VDC)					300						300
瞬時最大轉矩(Nm)					7.17						9.54
瞬時最大電流(A)					12						15
連續靜態轉矩(Nm)					2.63						3.5
連續靜態電流(A)					4.4						5.5
反電勢常數(V/KRPM)					38						40
轉矩常數(Nm/A)					0.629						0.662
線 -- 線電阻(Ω)					1.3						0.9
線 -- 線電感(mH)					7.5						5.1
電氣時間常數(ms)					5.77						5.67
機械時間常數(ms)					0.656						0.551
轉子轉動慣量(kgcm²)					1.15						1.55
極數					8						8
最大允許(kV/μs)					8						8
絕緣等級					F						F
軸承徑向力(N)					335						335
軸承軸向力(N)					167.5						167.5
重量(Kg)					2.9						3.5
位置反饋裝置					2500 ppr 光電編碼器 ( 增量式 )
溫度傳感器					n.a.
冷卻方式					全封閉、自冷卻
防護等級					IP65, 軸端 IP54
使用環境條件	溫度				-20℃～ 40℃ ( 不結冰 )
	濕度				90%RH 以下 ( 無凝露 )
	環 境				遠離腐蝕、可燃性氣體，油滴，灰塵
	海拔				最高海拔 4000m，1000m 以上，每升高 100m，功率下降 1.5%
額定條件	安裝				陽極氧化鋁散熱板 255x255x6mm
	溫升				環境溫度 40℃時，機殼表面溫升
電機繞組插座	繞組引線	U			V				W				PE
	插座編號	1			2				3				4
編碼器插座	信號引線	FG	+5V	0V	B	Z-	U-	Z	U	A	V-	W-	V	A-	B-	W
	插座編號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
